Obiekty zabytkowe za każdym razem stanowią nie lada wyzwanie. Każdy jest inny, każdy wymaga uwagi i skupienia. Liczy się nie tylko technologia ale też zrozumienie i wrażliwość. Obcujemy przecież z dziedzictwem naszej kultury i musimy dać z siebie wszystko co potrafimy. Nasza praca służy często jako wstęp do restauracji i konserwacji.
Kolegiata św Michała w Płocku
Budynek Kolegiaty był wielokrotnie przebudowywany na przestrzeni wieków. Najstarsze zachowane fundamenty pochodzą jeszcze z czasów romańskich.
W trakcie prowadzonych prac archeologicznych wykonaliśmy skaning laserowy 3D w trzech oddzielnych sesjach obrazujących postęp prac.
Wykonaliśmy również ekspertyzę wyjaśniającą zagadkę położenia niestniejącej już dzisiaj krypty względem posadzki kościoła gotyckiego na podstawie zdjęć archiwalnych, pomiarów archiwalnych i naszego skanowania 3D. Kolejnym opracowaniem było określenie wymiarów sklepienia nowo odkrytej krypty.
Obiekt został opracowany metodą skaningu laserowego 3D (więcej o tej metodzie).
Skanowanie

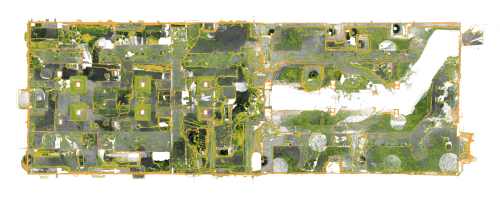

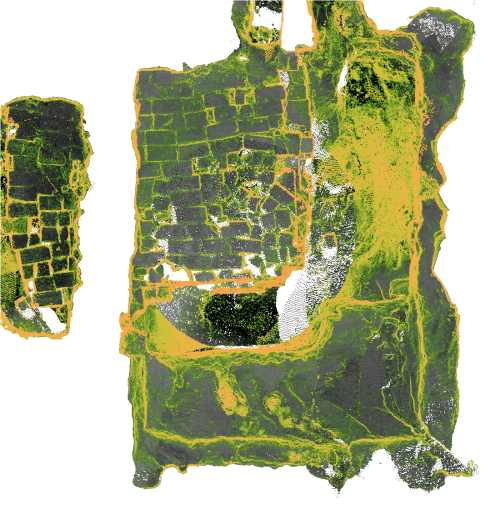

61 połączonych ze sobą skanów pozwoliło uzyskać obraz geometryczny obszaru wykopalisk.

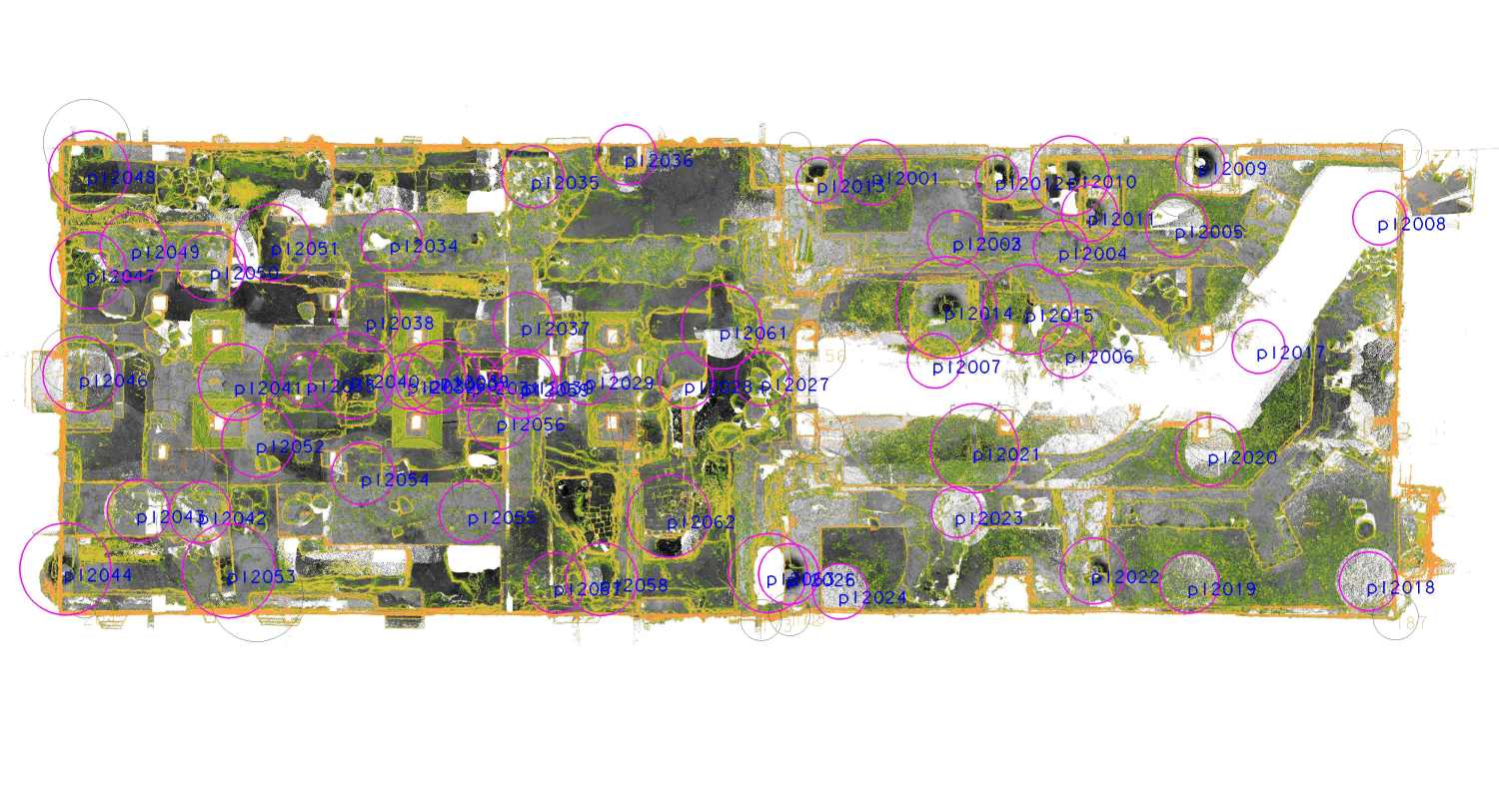

Na ortofotoplanach widać wszystkie stanowiska skanerów.

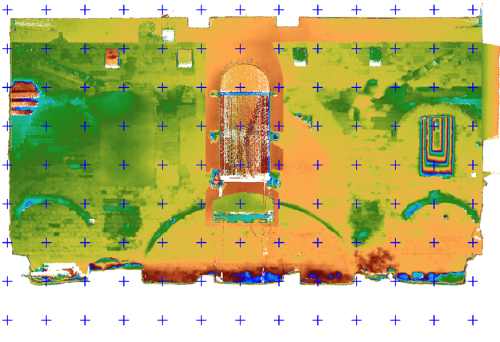

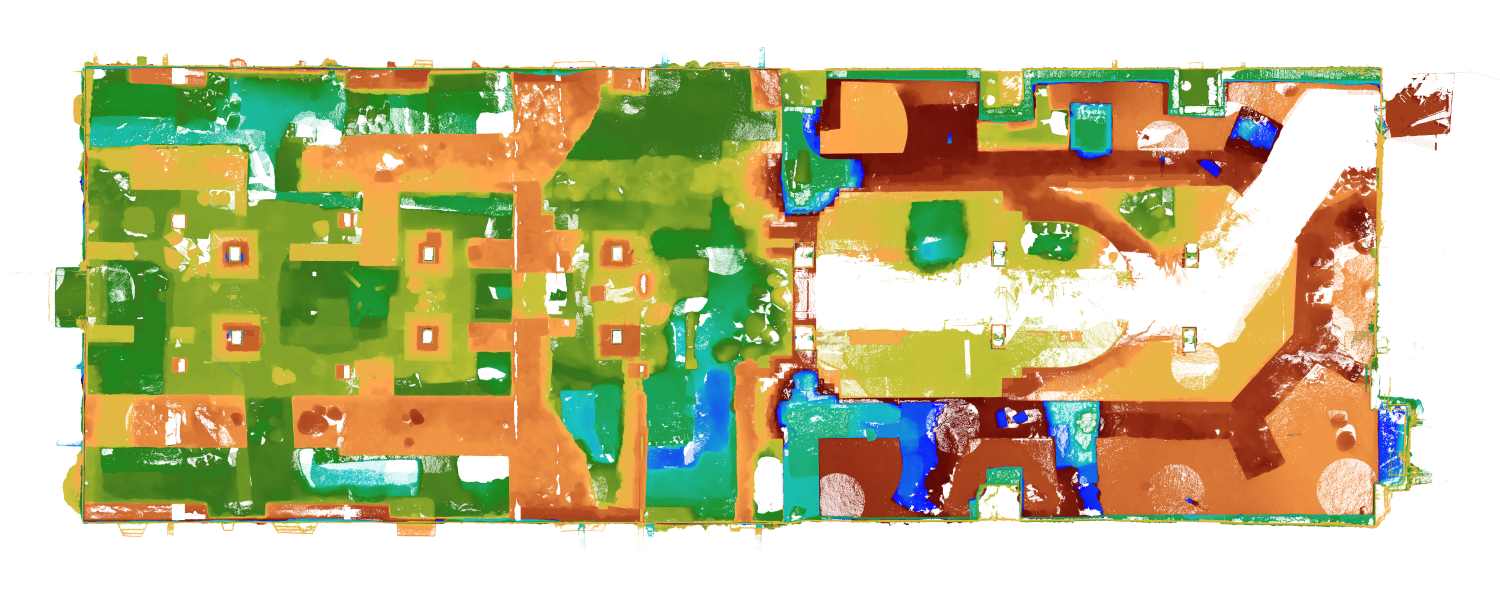

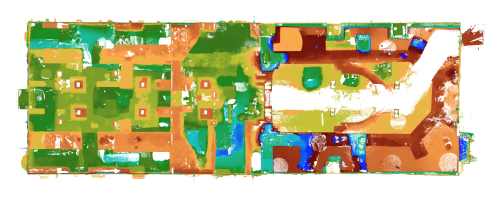

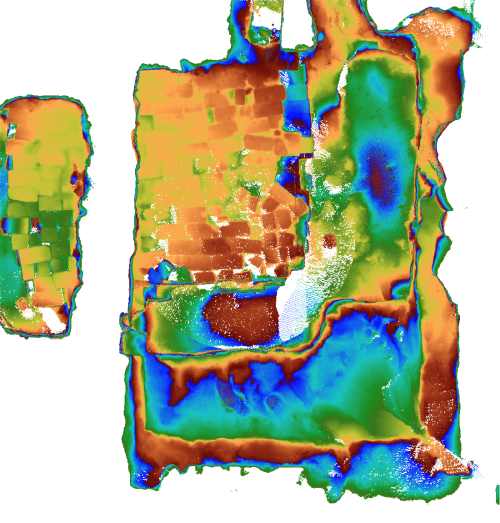

Informacja przestrzenna umożliwia utworzenie mapy hipsometrycznej pokazującej różnice głęgokości posadowienia obiektów.
Wyraźnie widać zarysy budowli romańskiej jak i gotyckiej.

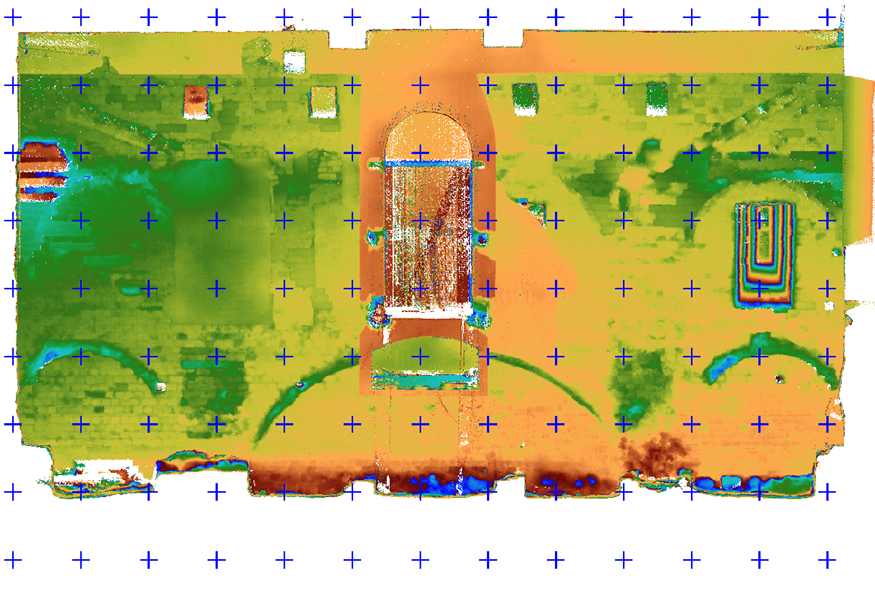

Dokładna i gęsta chmura punktów pozwala wychwycić nawet niewielkie zmiany powierzchni ściany powstałe na skutek wielu przemurowań czy wyburzeń.

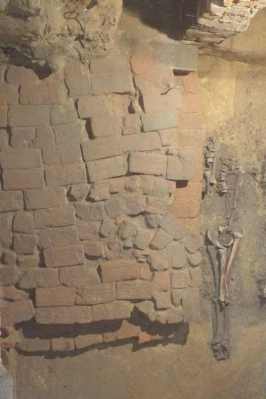

Rekonstrukcja krypty

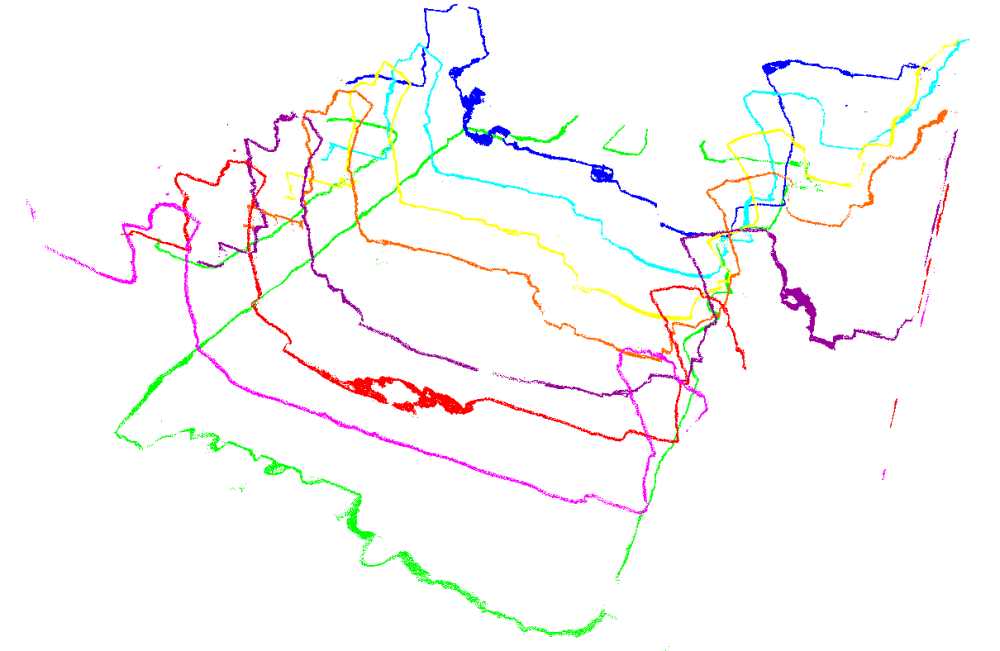

Przestrzenne przekroje przez chmurę punktów.

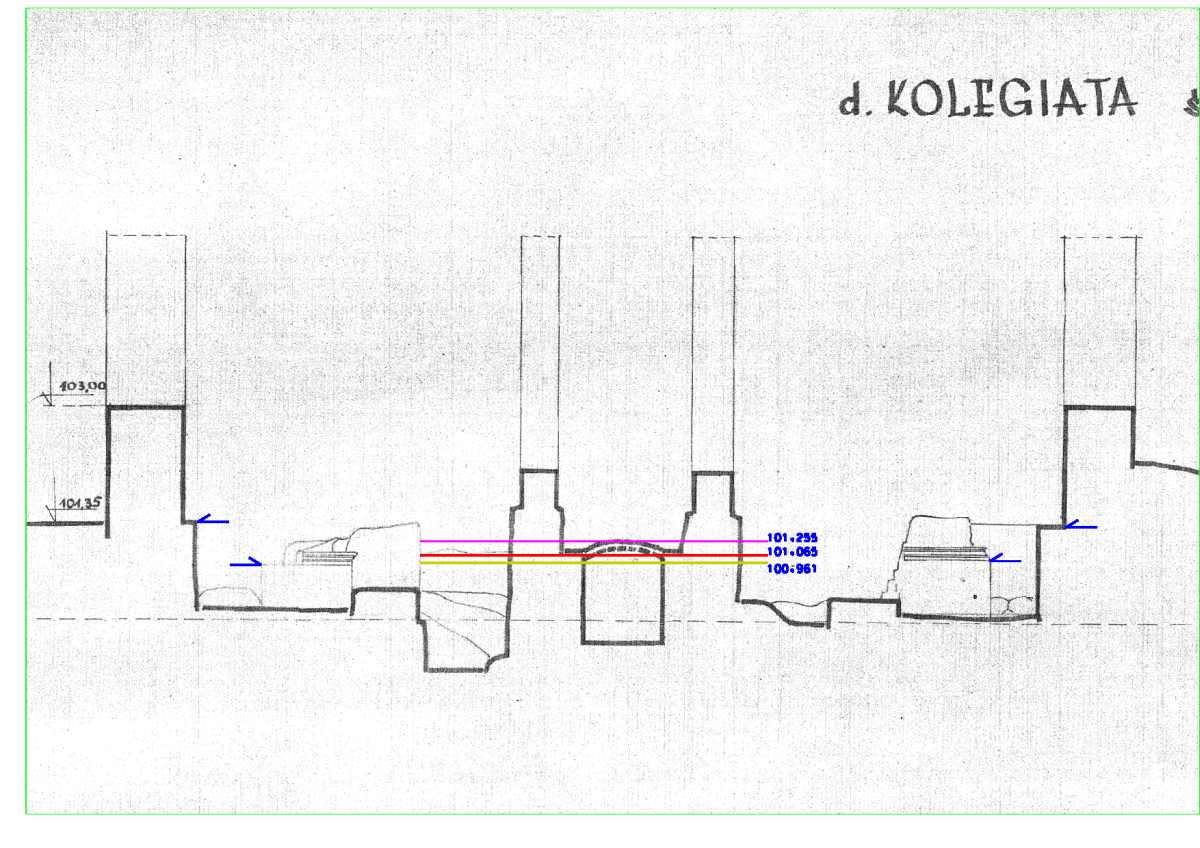

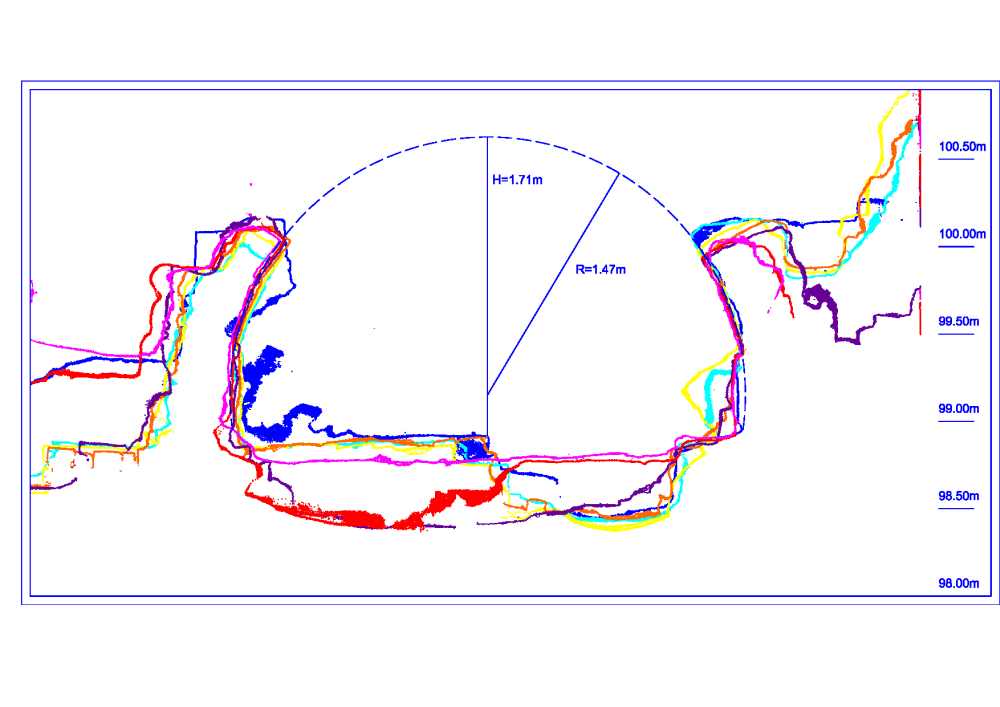

Zestawienie przekrojów pozwala na rekonstrukcję położenia i promienia sklepienia krypty.
Wyznaczenie wysokości ze zdjęć archiwalnych
Do opracowania posłużyły zdjęcia archiwalne z maja 1971 wykonane przez K.Kowalską.

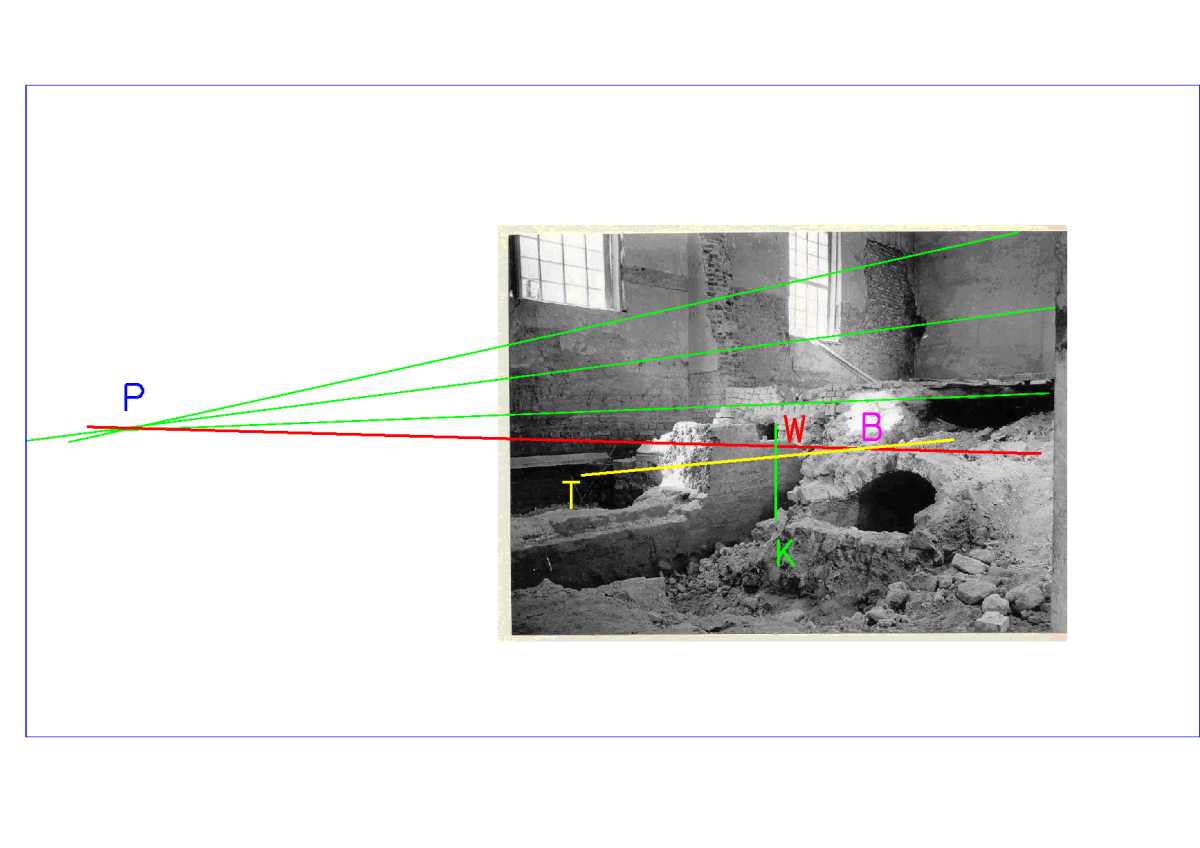

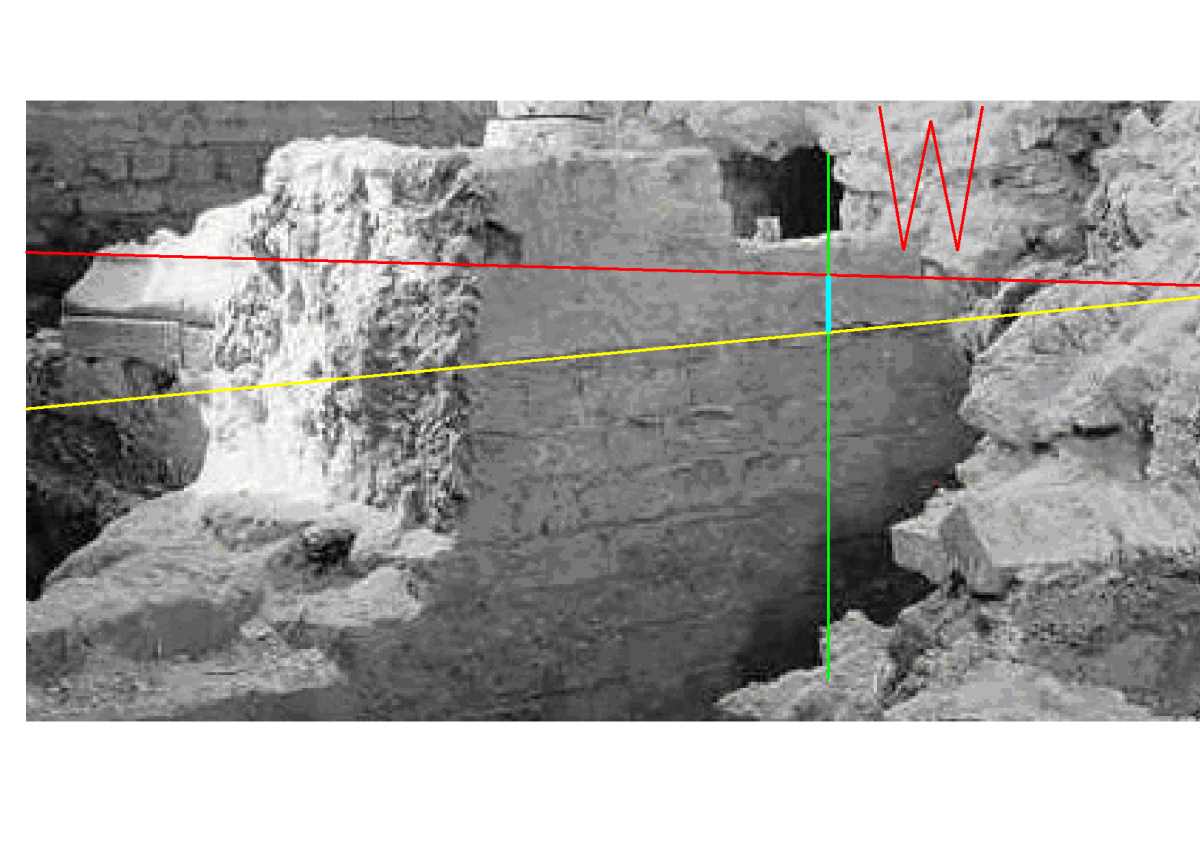

Wyznaczenie linii perspektywy zdjęcia.

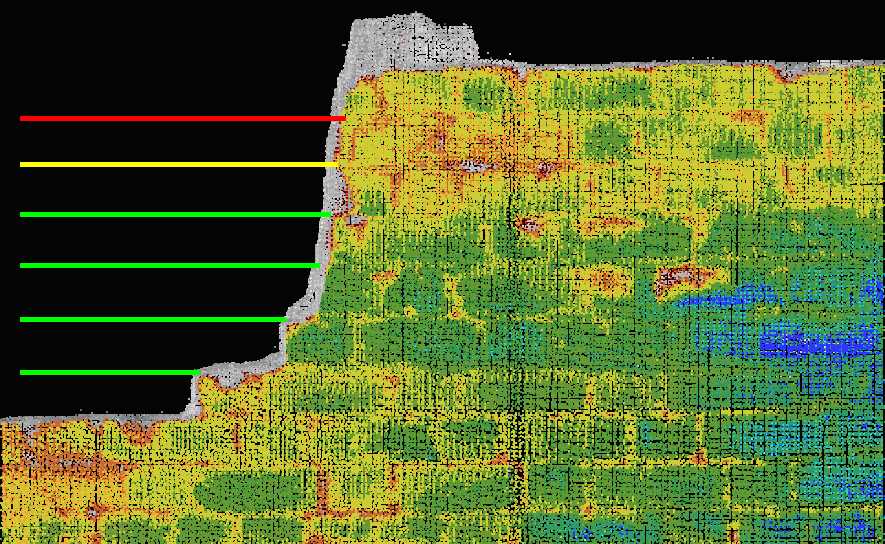

Identyfikacja i pomiar wątków cegieł na skanach 3D.
Określenie wysokości nieistniejącego już sklepienia krypty.
Dodatkowe wyznaczenie na podstawie archiwalnej inwentaryzacji z 1968 r.

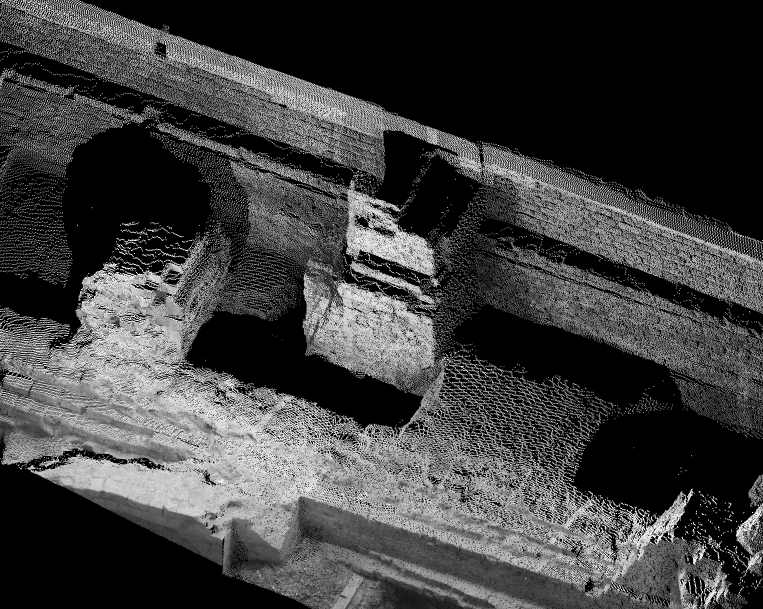

Fragment chmury punktów. Po załadowaniu nawiguj kursorem.
